TRR: Reka bentuk diod dalam penyongsang

Fungsi diod dalam penyongsang

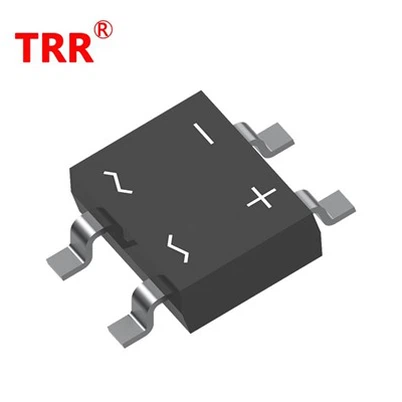

Kesan pembetulan
Fungsi paling asas diod dalam penyongsang ialah pembetulan, yang menukarkan arus ulang alik kepada arus terus. Fungsi ini mungkin diperlukan pada kedua-dua terminal input dan output penyongsang. Contohnya, dalam sesetengah reka bentuk penyongsang, kuasa DC input mungkin perlu dipraproses dan riak ditapis keluar melalui litar penerus untuk menyediakan bekalan kuasa DC yang lebih stabil.

Kesinambungan dan Perlindungan
Persekitaran kerja penyongsang biasanya sangat kompleks, dan perubahan mendadak dalam beban boleh menyebabkan turun naik mendadak dalam voltan atau arus. Diod boleh memainkan peranan freewheeling, menyediakan laluan arus songsang apabila beban induktif (seperti motor elektrik) dimatikan, dengan itu mengelakkan pancang voltan dalam litar daripada merosakkan komponen lain. Selain itu, diod juga boleh digunakan sebagai komponen pelindung untuk mengelakkan voltan lampau atau arus balik dalam litar daripada merosakkan penyongsang.

Penstabilan dan penapisan voltan
Diod juga memainkan peranan penting dalam penapisan dan litar peraturan voltan penyongsang. Dengan menggabungkan diod dengan kapasitor atau induktor, bunyi frekuensi tinggi dalam bekalan kuasa boleh ditapis dengan berkesan, voltan keluaran boleh distabilkan, dan kualiti keluaran penyongsang boleh dipertingkatkan.

Kriteria pemilihan untuk diod
Daya Tahan Voltan Songsang (VR)
Voltan tahan songsang adalah parameter penting apabila memilih diod, yang menentukan voltan songsang maksimum yang boleh ditahan oleh diod. Dalam reka bentuk penyongsang, adalah perlu untuk memastikan bahawa voltan tahan belakang diod adalah lebih tinggi daripada voltan maksimum yang mungkin berlaku dalam sistem untuk mengelakkan kerosakan.

Arus hadapan (IF) dan arus lonjakan (IFSM)
Arus hadapan diod menentukan arus maksimum yang boleh dilaluinya dalam keadaan operasi biasa, manakala arus lonjakan mewakili arus maksimum yang boleh ditahan oleh diod dalam jangka masa yang singkat. Apabila memilih diod, adalah perlu untuk mempertimbangkan ciri-ciri beban dan kemungkinan turun naik semasa untuk memastikan bahawa diod boleh beroperasi dengan stabil tanpa terlalu panas atau rosak.

Masa pemulihan (trr)
Masa pemulihan ialah masa yang diperlukan untuk diod untuk beralih daripada keadaan pengalir kepada keadaan sekatan terbalik. Masa pemulihan yang lebih singkat boleh meningkatkan kecekapan penyongsang, terutamanya dalam penyongsang frekuensi tinggi, di mana pemilihan diod pemulihan cepat amat penting untuk mengurangkan kehilangan pensuisan.

Penggunaan kuasa dan pelesapan haba
Semasa operasi, diod menjana sejumlah penggunaan kuasa, terutamanya dalam persekitaran kerja arus tinggi atau frekuensi tinggi. Reka bentuk pelesapan haba yang munasabah adalah penting. Memilih diod berkuasa rendah dan memadankannya dengan sink haba yang sesuai boleh memanjangkan jangka hayat penyongsang dengan berkesan.

Jenis diod yang biasa digunakan dalam penyongsang
Diod Schottky
Diod Schottky mempunyai ciri penurunan voltan hadapan rendah dan masa pemulihan yang cepat, menjadikannya pilihan ideal untuk penyongsang frekuensi tinggi. Kelemahannya ialah voltan tahan terbalik adalah agak rendah, jadi ia biasanya digunakan dalam aplikasi voltan rendah.

Diod pemulihan cepat
Ciri-ciri diod pemulihan pantas ialah masa pemulihan terbalik yang singkat, menjadikannya sesuai untuk aplikasi penyongsang frekuensi pertengahan hingga tinggi. Mereka biasanya mempunyai voltan tahan songsang yang tinggi dan sesuai untuk beroperasi pada voltan yang lebih tinggi.

Diod pemulihan ultrapantas
Diod pemulihan ultra pantas ialah peranti yang dioptimumkan lagi berdasarkan diod pemulihan pantas, sesuai untuk keperluan yang mendesak dalam aplikasi frekuensi tinggi. Diod jenis ini mempunyai masa pemulihan yang lebih singkat, boleh mengurangkan kehilangan pensuisan dengan ketara, dan meningkatkan kecekapan penyongsang.

Diod piawai dan diod penerus
Dalam sesetengah aplikasi frekuensi rendah atau kecekapan rendah, diod standard atau diod penerus masih digunakan secara meluas. Walaupun mereka mempunyai masa pemulihan yang lebih lama, diod ini masih mempunyai kelebihan dalam beberapa aplikasi kos rendah.

Kes praktikal diod dalam aplikasi penyongsang
Penyongsang suria
Dalam penyongsang suria, diod digunakan terutamanya untuk menghalang arus daripada panel fotovoltaik daripada mengalir kembali ke penyongsang pada waktu malam, sambil menyediakan pengasingan antara beberapa rentetan fotovoltaik. Diod Schottky sering digunakan dalam aplikasi sedemikian kerana penurunan voltan rendahnya boleh meminimumkan kehilangan tenaga setakat yang mungkin.

Penyongsang kenderaan elektrik
Penyongsang kenderaan elektrik memerlukan kecekapan dan kebolehpercayaan yang tinggi, jadi pemulihan pantas atau diod pemulihan ultra pantas biasanya digunakan untuk meningkatkan kecekapan sistem dan memastikan kestabilan dalam persekitaran suhu tinggi.

Bekalan Kuasa Tidak Terputus (UPS)
Kebolehpercayaan diod adalah penting dalam sistem UPS. Penerus dan diod pemulihan pantas biasanya digunakan dalam sistem sedemikian untuk memastikan tindak balas pantas dan bekalan kuasa yang stabil semasa pensuisan kuasa.

Prospek masa hadapan
Dengan pembangunan tenaga baharu dan grid pintar, permintaan untuk penyongsang sentiasa meningkat, dan reka bentuk diod juga sentiasa bertambah baik. Pada masa hadapan, dengan pembangunan teknologi bahan baharu seperti diod silikon karbida (SiC) dan galium nitrida (GaN), kecekapan dan kebolehpercayaan penyongsang akan dipertingkatkan lagi. Sementara itu, dengan perkembangan teknologi elektronik kuasa, senario aplikasi diod dalam penyongsang akan menjadi lebih meluas, dan penyelesaian reka bentuk baharu akan terus muncul.
