Bagaimanakah syarikat tenaga boleh mewujudkan perpustakaan standard pemilihan untuk diod?

一, Reka bentuk seni bina perpustakaan standard pemilihan: model bersepadu empat-dimensi
Berdasarkan piawaian JEDEC dan keperluan khas industri tenaga, adalah disyorkan untuk mengguna pakai sistem klasifikasi empat-dimensi "paras kebolehpercayaan bentuk pembungkusan parameter elektrik senario aplikasi":

Dimensi senario aplikasi
Penukar elektronik kuasa: fokus pada masa pemulihan terbalik (<50ns) and surge resistance (>10 kali nilai semasa)
Sistem penjanaan tenaga baharu: mengutamakan pemilihan diod Schottky dengan penurunan voltan hadapan rendah (VF<0.5V)
Ultra high voltage transmission: must meet the high voltage withstand capacity (>10kV) daripada piawaian IEC 60071-1
Energy storage system: Pay attention to junction temperature characteristics (Tjmax>175 ℃) and cycle life (>100000 kitaran)
Dimensi parameter elektrik
Matriks parameter utama hendaklah termasuk: VRRM (voltan puncak berulang terbalik), IF (AV) (purata arus diperbetulkan), IR (arus bocor terbalik), trr (masa pemulihan terbalik), Cj (kapasiti simpang)
Reka bentuk lebihan parameter: VRRM Lebih besar daripada atau sama dengan 1.5 x voltan terbalik maksimum sistem, JIKA (AV) Lebih besar daripada atau sama dengan 1.2 x arus pengendalian maksimum sistem
Kajian kes penukar kuasa angin: Dengan meningkatkan VRRM diod daripada 1200V kepada 1600V, kadar kegagalan peralatan dikurangkan sebanyak 82%
Dimensi bentuk enkapsulasi
Keperluan ketumpatan kuasa: Gunakan DPAK, TO-247 dan pembungkusan dioptimumkan pelesapan haba lain

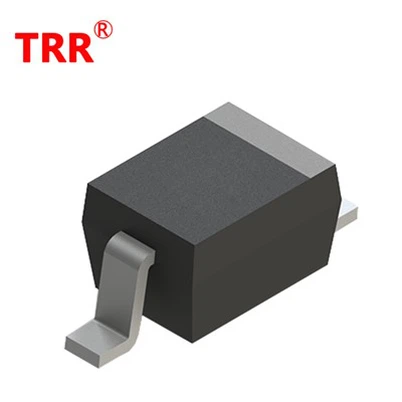

Senario terhad ruang: menggunakan SOD-123, 0402 dan pakej mikro lain
Persekitaran getaran: Sebaiknya pilih pakej-masuk dengan pengukuhan pin (seperti DO-201AD)
Dimensi tahap kebolehpercayaan
Gred tentera: Memenuhi standard MIL-STD-883 dan sesuai untuk kabinet kawalan loji kuasa nuklear
Gred industri: AEC-diperakui Q101, sesuai untuk penukar kuasa angin
Gred komersial: hanya terpakai untuk sistem kuasa tambahan dalaman
2, Proses pemilihan teras: Kaedah membuat keputusan-enam langkah
1. Analisis keperluan sistem
Mengambil penyongsang fotovoltaik tertentu sebagai contoh:

Julat voltan input: 400-1000VDC
Arus keluaran: 50A
Kekerapan kerja: 20kHz
Suhu persekitaran: -40 darjah ~+85 darjah
2. Padanan jenis peranti
Pilih mengikut kekerapan kerja:

<1kHz: Ordinary rectifier diode (1N4007)
1kHz-50kHz: Diod Pemulihan Pantas (MUR860)
50kHz: Diod Schottky (SS510)

3. Pengesahan pengiraan parameter
Pengiraan parameter utama:

Voltan terbalik: VRRM Lebih besar daripada atau sama dengan 1.5 × 1000V=1500V
Purata arus: IF (AV) Lebih besar daripada atau sama dengan 1.2 × 50A=60A
Pengiraan kerugian: Ptotal=VF × IF+trr × f × Vr ² (memerlukan<50W)
4. Pelaksanaan reka bentuk derating
Mengguna pakai tiga-lengkung penurunan peringkat:

Voltan terkadar: Voltan kendalian Kurang daripada atau sama dengan 60% VRRM
Arus berkadar: Arus kendalian Kurang daripada atau sama dengan 70% JIKA (AV)
Suhu simpang: Tj Kurang daripada atau sama dengan 80% Tjmax
5. Sistem penilaian pembekal
Wujudkan model penilaian yang merangkumi 6 dimensi:

Sistem Kualiti: Pensijilan ISO/TS 16949
Ketidakcekapan: Nilai FIT<100
Keupayaan penghantaran: L/T<8 weeks
Daya saing kos: Turun naik harga<± 5%
Sokongan Teknikal: Pasukan FAE Setempat
Kemampanan: Mematuhi piawaian RoHS/REACH
6. Pengurusan kitaran hayat
Laksanakan pemantauan proses penuh:

Peringkat pemilihan: Wujudkan model analisis tekanan peranti
Peringkat pengeluaran percubaan: Menjalankan HALT (ujian hayat pecutan tinggi)
Peringkat pengeluaran: Laksanakan SPC (Kawalan Proses Statistik)
Fasa operasi dan penyelenggaraan: Wujudkan algoritma penilaian kesihatan

3, kes aplikasi biasa
Kes 1: Pemilihan diod untuk penukar kuasa angin luar pesisir
Penyongsang turbin angin luar pesisir 5MW pada asalnya menggunakan diod pemulihan pantas MUR1560, tetapi dalam persekitaran semburan garam:

Arus kebocoran terbalik melonjak sebanyak 300%
Suhu simpang melebihi standard sebanyak 25 darjah
Kadar kegagalan tahunan mencapai 12%
Melalui pengoptimuman pemilihan:

Tukar kepada diod SiC JBS (C4D20120H)
Tambah pembungkusan lapisan penyaduran nikel
Optimumkan reka bentuk laluan pelesapan haba
Kesan selepas pelaksanaan:
Kecekapan meningkat sebanyak 1.8%
MTBF meningkat daripada 4000j kepada 25000j
65% pengurangan kos penyelenggaraan
Kes 2: Penukar DC/DC Dwiarah untuk Sistem Penyimpanan Tenaga
Pelan asal untuk sistem storan tenaga 100kW/200kWj:

Gunakan 10 1diod N5822 Schottky secara selari
Pengagihan arus tidak sekata (perbezaan maksimum sehingga 40%)
Pelan pengoptimuman:

Bertukar kepada satu STPS80SM120Y (80A/120V)
Tingkatkan rintangan perkongsian semasa sebanyak 0.1 Ω
Optimumkan susun atur PCB
Kesan selepas pelaksanaan:
Ralat perkongsian semasa<5%
Kecekapan sistem meningkat daripada 92% kepada 95.5%
Kurangkan volum sebanyak 40%
4, mekanisme pengoptimuman berterusan
Sistem gelung-data tertutup
Wujudkan rantaian data "maklum balas ujian pilihan":
Peringkat pengeluaran percubaan: Kumpul lebih 1000 set data ujian
Fasa operasi dan penyelenggaraan: Kumpul lebih 5000 jam data operasi
Mengoptimumkan model pemilihan melalui pembelajaran mesin
Pengurusan lelaran teknologi
Bangunkan peta jalan untuk kemas kini peranti:
Jangka pendek (1-3 tahun): Kadar penembusan peranti SiC/GaN meningkat kepada 30%
Penggal pertengahan (3-5 tahun): Mencapai pensijilan AEC-Q200 untuk keseluruhan rangkaian peranti
Jangka panjang (5-10 tahun): Wujudkan barisan pengeluaran peranti kuasa bebas dan boleh dikawal
Sistem pengurusan pengetahuan
Membina asas pengetahuan 3D:
Mendatar: Meliputi 12 kategori utama peranti kuasa
Menegak: termasuk keseluruhan proses analisis kegagalan ujian pemilihan reka bentuk
Kedalaman: Kumpul lebih 200 kes aplikasi biasa
